CONOCE los RIESGOS
La depuración convencional de las piscinas emplea un SISTEMA de FILTRACION o DRENAJE por el que el agua es bombeada (aspirada) con PRESIÓN hacia el filtro de la depuradora a través de huecos practicados en el vaso, en el suelo o las paredes.

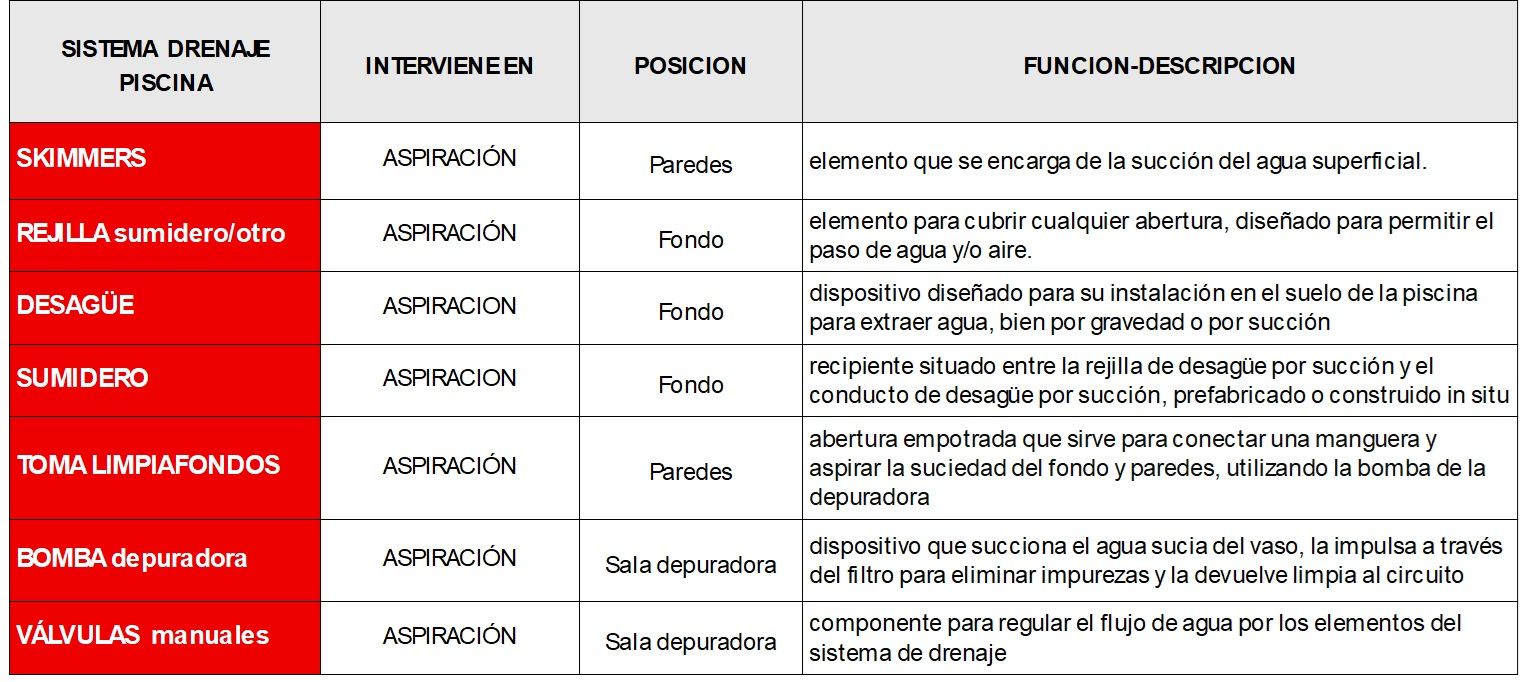

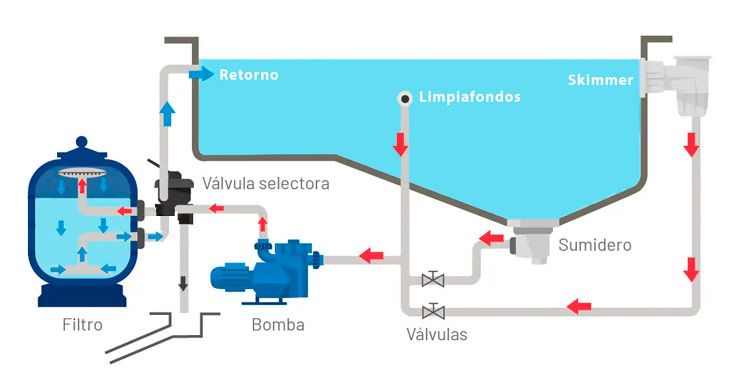

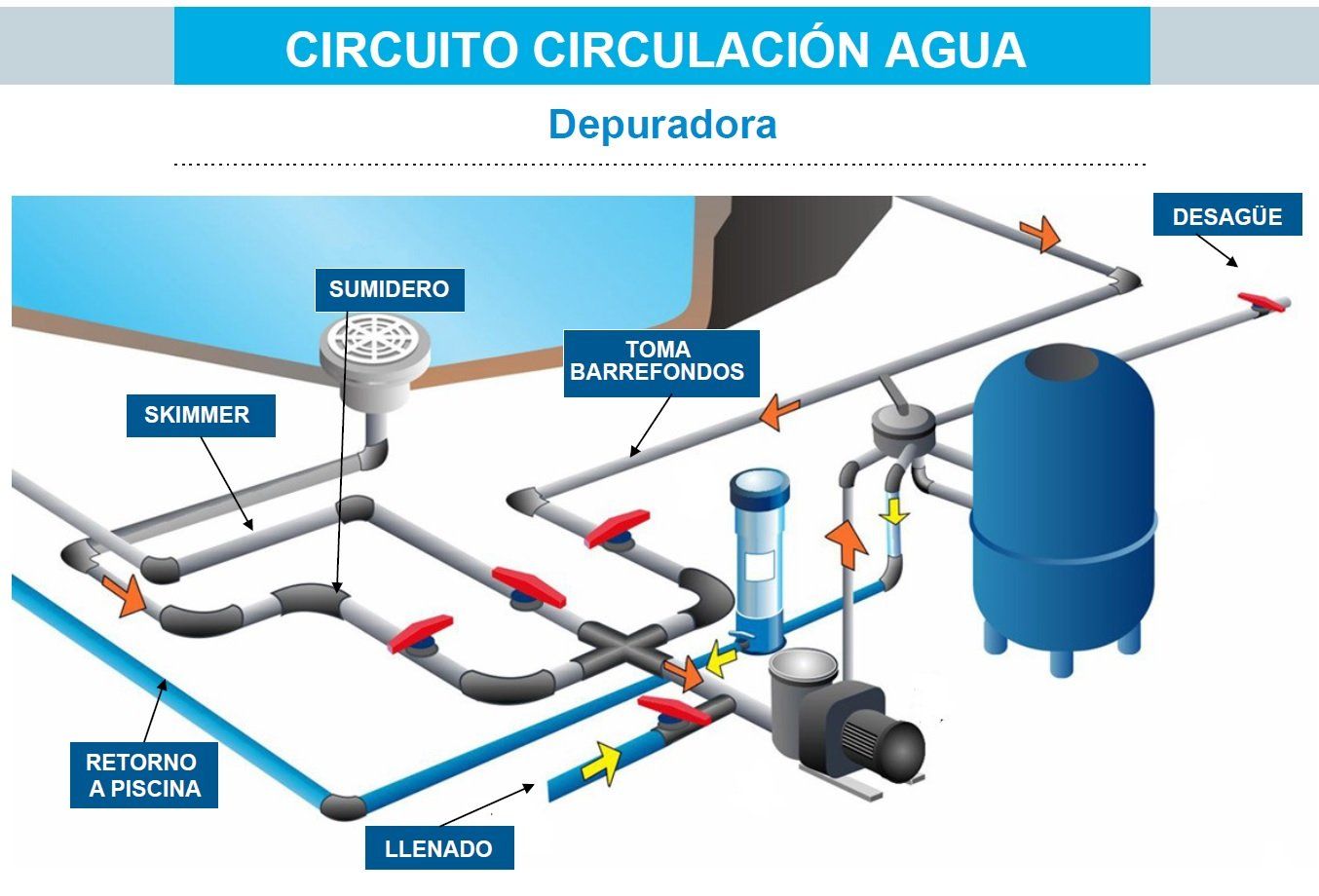

Está formado por tres circuitos de tuberías, válvulas, bomba y depuradora, el más peligroso es el del sumidero :
- Sumidero
- Limpiafondos
- Skimmers
RIESGO: Ahogamiento
ATRAPAMIENTO por SUCCIÓN
- La succión ejercida a través de los sistemas de drenaje de piscinas desde la bomba de la depuradora, es un peligro potencial para los bañistas, nadadores.
- La fuerza de succión en condiciones inseguras, puede atrapar o retener a un bañista y provocarle lesiones de extrema gravedad como AHOGAMIENTOS Y EVISCERACIONES (extracción, desgarro de órganos, intestinos).
- El riesgo de atrapamiento por succión debe estar evaluado y controlado desde el diseño-ejecución del proyecto constructivo y en el mantenimiento-operación de la instalación, mediante la adopción de medidas técnicas preventivas que eviten o minimicen accidentes.
📢 ¿QUÉ ES? ⚠️

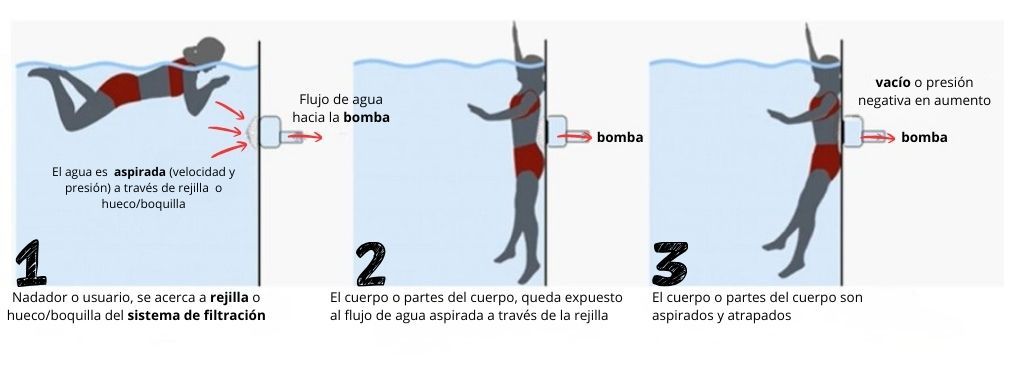

Existe RIESGO de ATRAPAMIENTO por SUCCIÓN cuando una persona puede quedar literalmente “atrapada o pegada” al ser succionada contra un elemento desprotegido del sistema de aspiración, SIN medidas de seguridad adecuadas, operando en condiciones peligrosas.
Los efectos que se producen son:
- Presión negativa o VACÍO y FUERZA de SUCCIÓN en elementos de drenaje como, rejillas, sumideros de desagües o tomas de limpiafondos.
La succión de una persona expuesta a este riesgo es instantánea. Se puede producir obstrucción o bloqueo total del elemento con el propio cuerpo y una fuerza intensa por depresión o vacío que alcanza cientos de kilogramos.
- Si la bomba de la depuradora no se desconecta en un tiempo crítico, es prácticamente imposible liberar a la víctima y puede causarle ahogamiento fatal por sumersión o lesiones graves (evisceraciones, desgarros de órganos).
- El efecto físico que tiene lugar en el agua bombeada a velocidad y presión negativa/vacío , se conoce como «vértice o vortex». Se puede identificar visualmente por su forma de remolino.
- Las bombas centrífugas de las depuradoras, que funcionan con flujo rotatorio para aumentar velocidad y presión del agua, son propensas al efecto vortex.
- El efecto vortex generado durante la aspiración puede reducirse mediante rejillas y sumideros con diseño normalizado y certificado anti-atrapamiento (UNE-EN 13451-3, UNE-EN 16713-2).

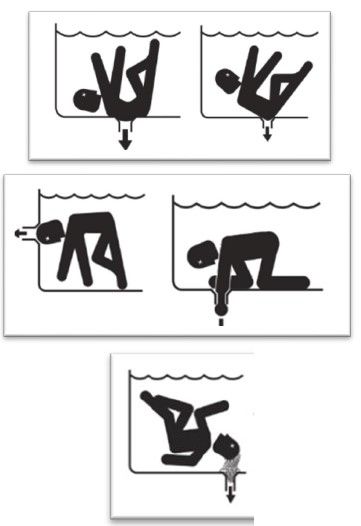

Las cinco formas de atrapamiento reconocidas a nivel internacional son: atrapamiento por succión de cabello, extremidades, cuerpo, evisceración y atrapamiento mecánico, ropa, joyas etc (sin vacío)
¿DÓNDE?
Elementos o equipos peligrosos con riesgo de atrapamiento, integrados en el sistema de filtración:
SUMIDERO
Los sumideros de fondo integrados en sistemas de filtración con skimmers, pueden actuar como —trampas técnicas− para los usuarios, con riesgo de ahogamiento y lesiones graves por exposición al peligro de atrapamiento por succión.
Para evitar poner vidas en riesgo, la instalación debe disponer de un sistema de seguridad anti-atrapamiento , conforme a la normativa aplicable.
Asegurar el correcto estado de mantenimiento y conservación de los equipos, sistemas de aspiración.

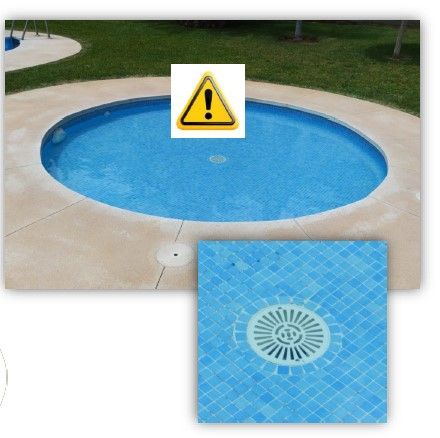

El peligro está presente en piscinas infantiles y con mayor gravedad en piscinas con profundidad suficiente —cuerpo completamente sumergido— riesgo mortal si se produce atrapamiento.
Una piscina con una cubierta o rejilla de sumidero suelta, dañada o extraviada, debería ser CLAUSURADA de INMEDIATO hasta ser reparada por un profesional.
El peligro es real, el atrapamiento por succión se puede producir en las zonas señalizadas: por espalda, glúteos, abdomen, mano (imagen), cabello, otros.

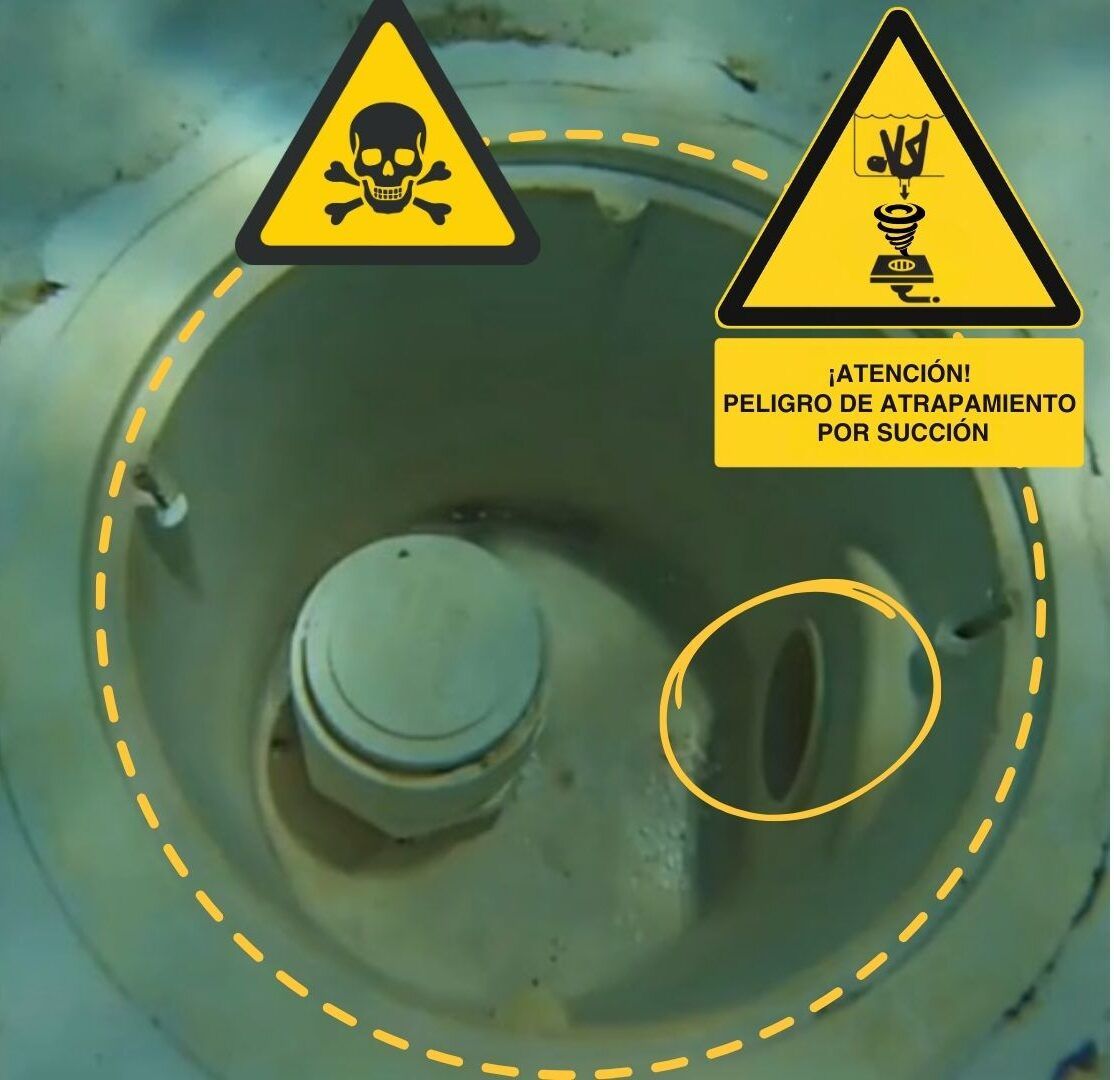

La zona de unión del sumidero a la tubería de aspiración (succión bomba) es un punto muy peligroso de atrapamiento que nunca debería estar accesible.
REJILLAS
El sumidero está provisto de rejilla o tapa a través de la cual circula el agua aspirada por la bomba de la depuradora.
Los sumideros-rejillas que carecen de diseño anti-atrapamiento o anti-succión certificado, generalmente planas, resultan potencialmente peligrosas.
Instalar siempre sistemas de seguridad con dispositivos anti-atrapamiento incorporados, es vital para no poner la vida en riesgo.
Se trata de medidas preventivas para evitar o mitigar el riesgo de atrapamiento por succión.
Los sumideros-rejillas diseñados conforme a normas técnicas nacionales/europeas UNE-EN 13451-3 y UNE-EN 16713-2 , reducen el riesgo de atrapamiento por succión (no lo eliminan pero lo mitigan) .
De uso frecuente las de material plástico ABS , económicas pero con durabilidad limitada frente a químicos, intemperie, radiación UV solar.
Requieren mantenimiento y sustitución periódicos para garantizar propiedades y funcionamiento en condiciones seguras.
TOMA DE LIMPIAFONDOS
Estas tomas (huecos del vaso) son puntos de aspiración del sistema de filtración, en los que los usuarios, especialmente niños, quedan expuestos a la presión/succión de la bomba.
Presentan peligro de atrapamiento real, frecuentemente la víctima es retenida-succionada por la mano (se forma vacío).
Sirve para conectar la manguera limpiafondos, situado en la pared de la piscina.
Debe disponer obligatoriamente de tapa de protección anti-atrapamiento para cubrir el hueco.
Requiere mantenimiento y sustitución periódicos para garantizar propiedades y funcionamiento en condiciones seguras.
SKIMMERS
📢 ¿CÓMO? ⚠️
- PARÁMETROS de la instalación tales como: pérdida de presión y Fuerza de succión potentes, están asociados al riesgo de atrapamiento, determinado por la combinación de FACTORES de RIESGO a evaluar de la piscina/instalación:
FACTORES de RIESGO Atrapamiento por SUCCIÓN
VELOCIDAD SUCCIÓN PELIGROSA
Velocidad del agua en salidas de succión = 0,5 m/s MAXIMO
SUMIDERO INFRADIMENSIONADO
Caudal BOMBA superior al Caudal LÍMITE del SUMIDERO
SUMIDERO SUCCIÓN UNICO
Sistema de salida de succión múltiple
DISEÑO INSEGURO COMPONENTES
SIN DISEÑO ANTI-ATRAPAMIENTO
SUMIDERO DESPROTEGIDO
Sistemas de Seguridad con Dispositivos anti-atrapamiento
MANTENIMIENTO PELIGROSO
Estado peligroso
PELIGRO VÁLVULAS | MANTENIMIENTO
REGULACION PELIGROSA
DISEÑO HIDRÁULICO INSEGURO
HIDRÁULICA INSEGURA

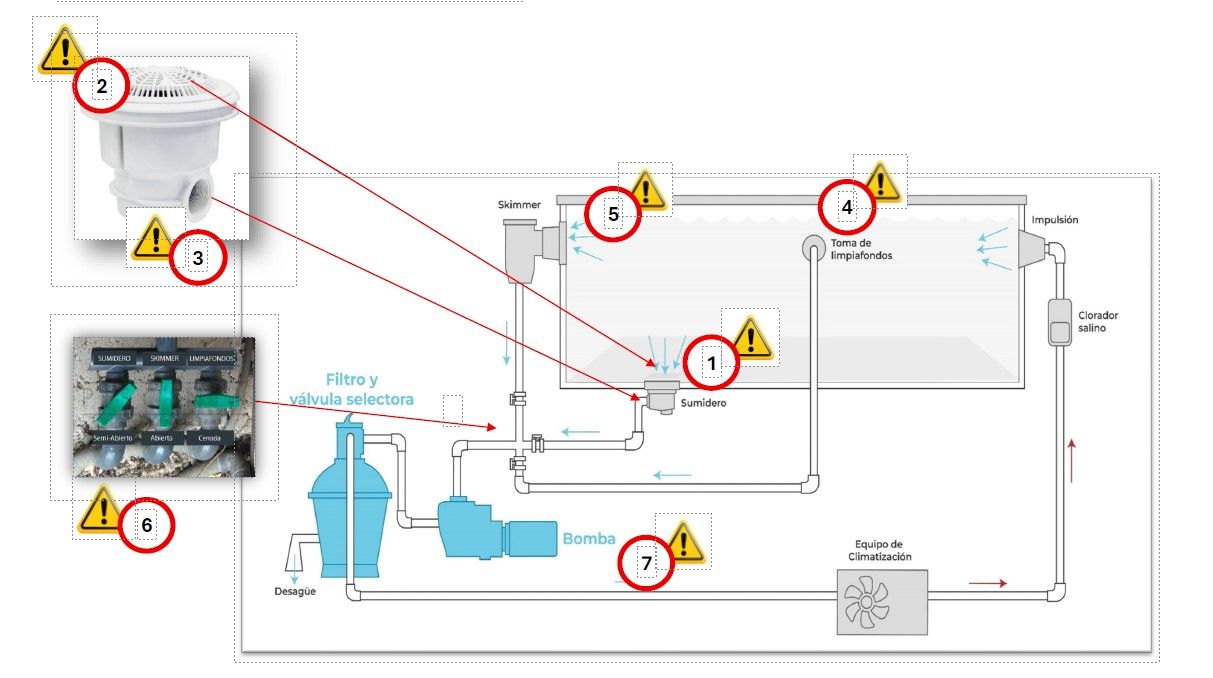

SEÑALIZACION de puntos PELIGROSOS ATRAPAMIENTO por SUCCION

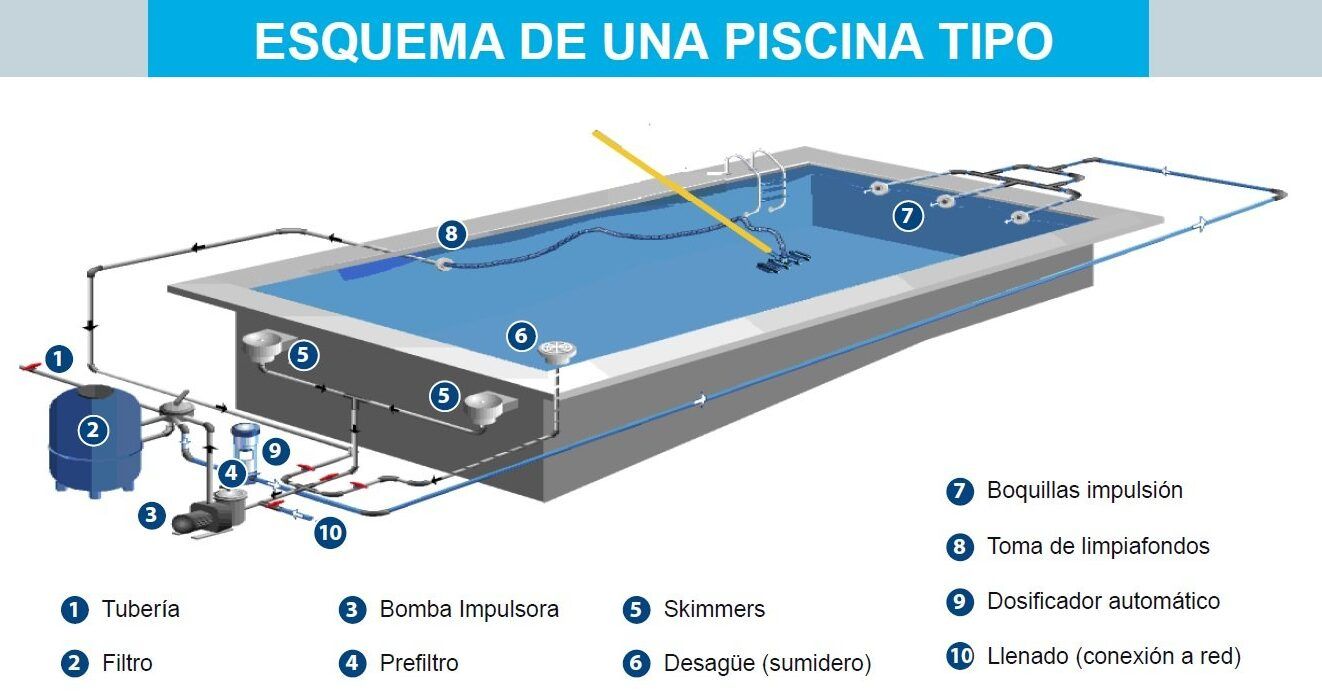

En el esquema siguiente se muestran dichos elementos señalizados según su posición en una piscina convencional.
NO es posible liberar a la victima, vacío→ fuerza = 200-300 Kg
